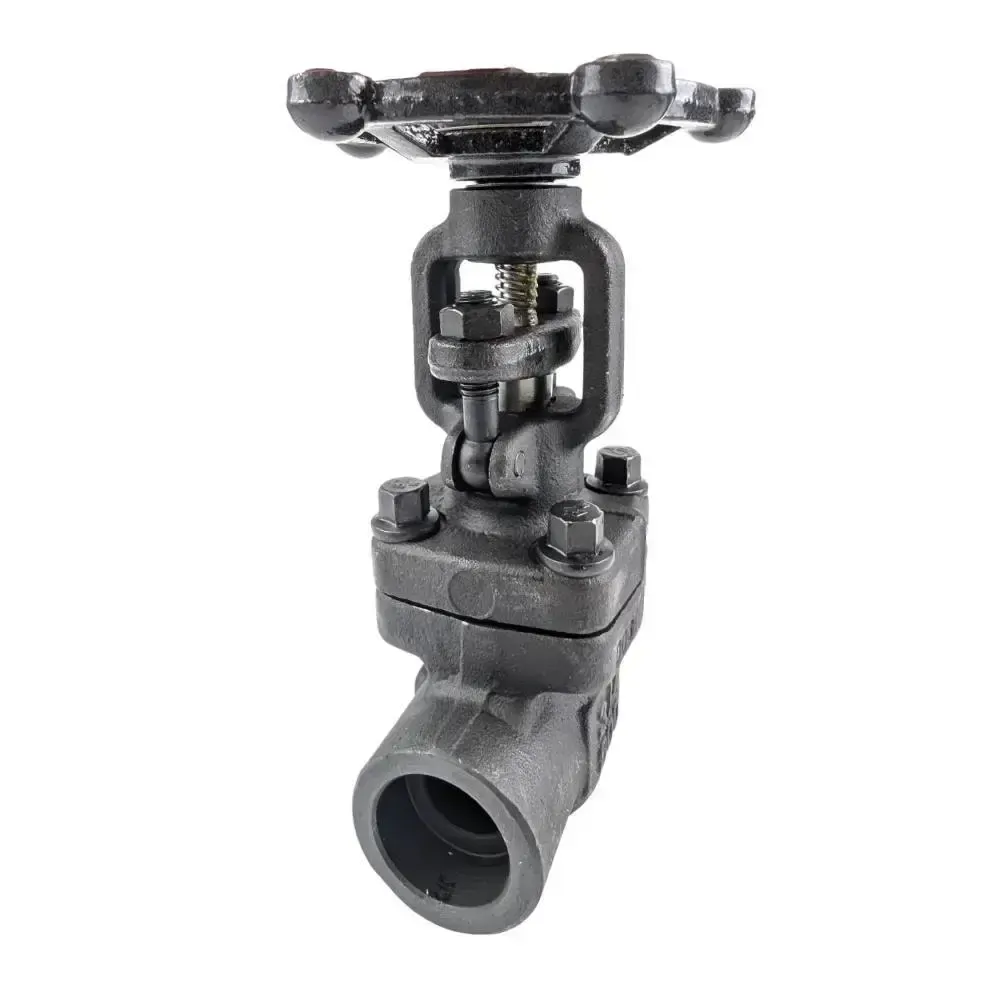

Class 800 Forged Steel Solvent Weld Globe Valve Dimensions

Model Size L A (+0.5) B (+0.4) C (Ø) Ø Hmin Hmax
GLF8S-04 1/2" 79 9.5 21 33 100 142 158
GLF8S-05 3/4" 92 12.5 27.2 39 100 144 159.5
GLF8S-06 1" 111 12.5 33.9 46 120 189.5 202
GLF8S-07 1 1/4" 120 12.5 42.7 56 160 222 236
GLF8S-08 1 1/2" 152 12.5 48.8 63 160 238 261. 5
GLF8S-09 2" 172 16 61.2 76 180 273 303

Class 800 Forged Steel Solvent Weld Globe Valve Dimensions

NO. NAME MATERIAL
1 BODY A105+13Cr
2 DISC 13Cr
3 STEM 1Cr13
4 BONNET GASKET 08F+GRAPHITE
5 BONNET A105
6 BOLT A193 B7
7 PACKING I GRAPHITE
8 PACKING II PACKING
9 PIN 45# STEEL
10 PACKING BUSHING 2Cr13
11 PACKING PLATE A105
12 NUT A194 2H
13 BOLT A193 B7
14 STEM NUT 35/1CR13
15 HANDWHEEL MALLEABLE CAST IRON
16 WASHER Q235
17 BONNET NUT A194 2H

Size 1/2" to 2" Socket Weld
Body Forged Steel
Seat 13Cr reinforced steel
Pressure 136 Bar
